小車的安裝方式

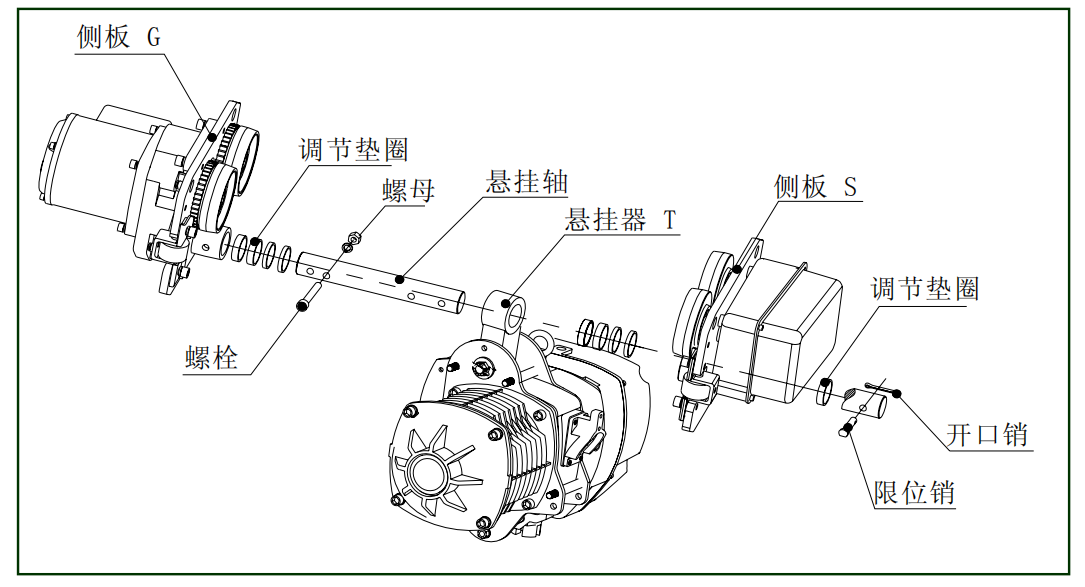

(1)小車的安裝
1.將懸掛軸插入側板G，并用懸掛軸螺栓、螺母將其鎖定。
2.將帶有調節墊圈的懸掛軸轉入。
3.將懸掛軸安裝在與葫蘆主體相連的懸掛器T上。確保葫蘆和小車的銘牌一方向。
4.在懸掛軸上裝上更多的墊圈，將懸掛軸插入側板S。
5.在懸掛軸上裝外部用調節墊圈。在懸掛軸上安裝軸裝。

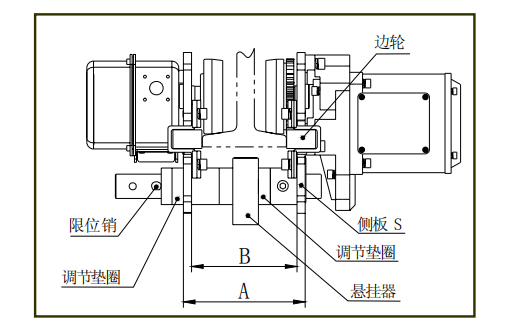

(2)調整小車寬度
請參照下圖調整小車寬度以獲得合適的間隙。
尺寸"A"是當兩塊側板向外完全拉伸時的測量值。
尺寸"A"必須:約為軌道法蘭寬度
為大道上述尺寸"A"增加或減少調整墊圈的數目在得到尺寸"A"后，須將開口銷插入到軸狀限位銷中，并確保彎曲開口銷的兩個分叉。
始終使螺母可靠固定，插入開口銷并使其完全彎曲。
（3）安裝小車至橫動軌道上
1.從軌道末端開始在橫梁軌道上滑動帶環鏈電動葫蘆的小車。這是最方便的推薦方法。

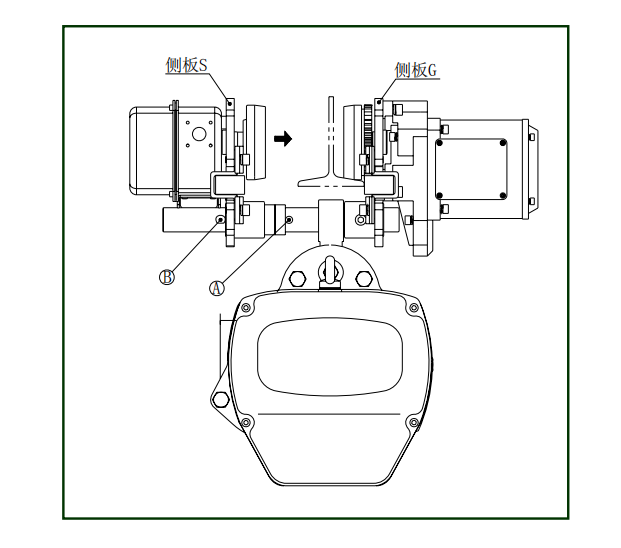

2.如果連接件不能通過從軌道末端滑動而將其安裝，則參照圖5-9所示步驟進行安裝。
a.從懸掛軸的孔A中卸下制動栓，將其插入孔B中。重新插入并進行充分彎曲。
b.向外拉伸側板S和G，抬起小車，直至軌道輪與軌道表面處于同一水平，將側板G的軌道輪放在軌道表面上。
c.可靠支撐側板G。以防從軌道上掉落，用力推側板S,將其軌道輪放置于軌道表面上。
d.從孔B中卸下制動栓，將其插入孔A中，并確保彎曲開口銷。
